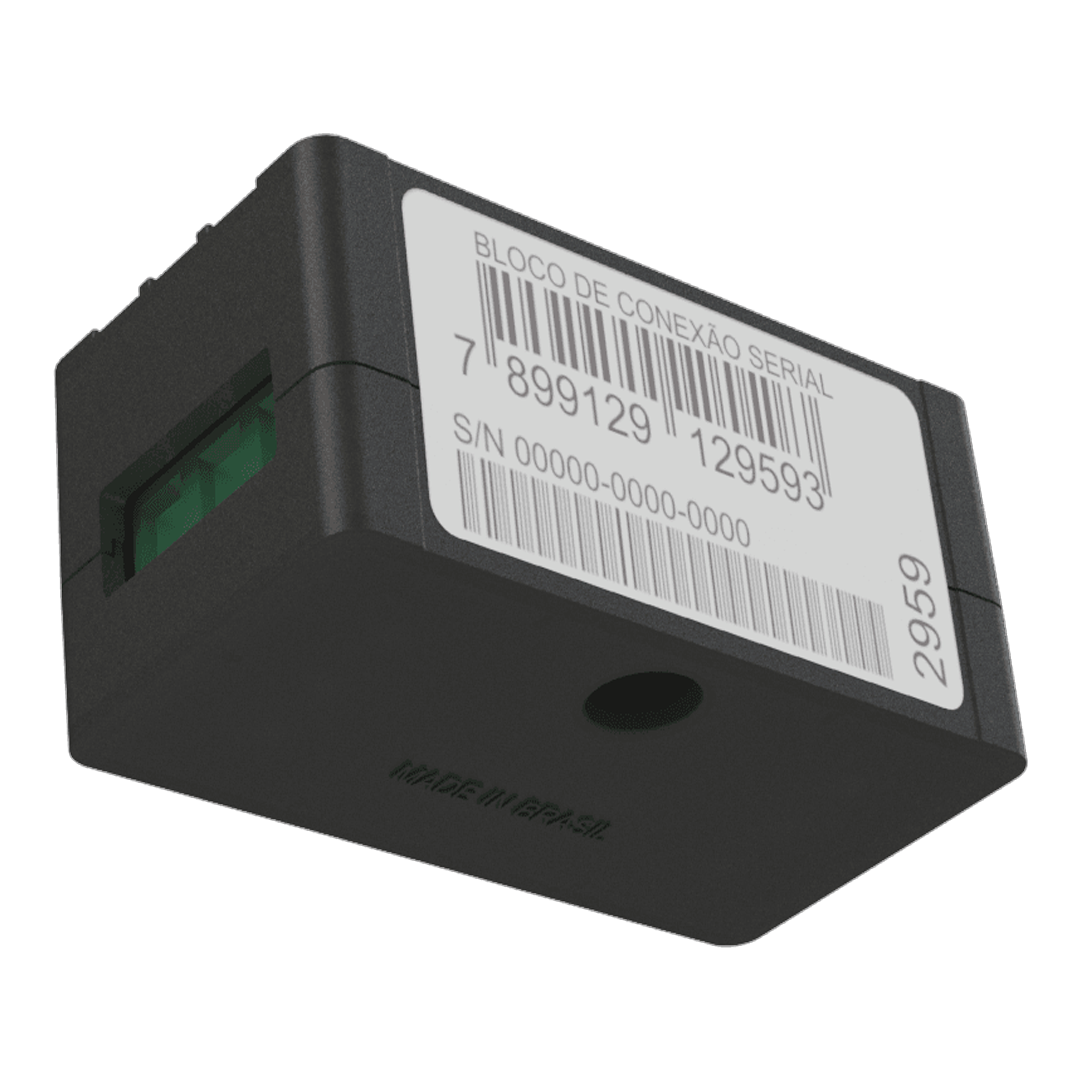

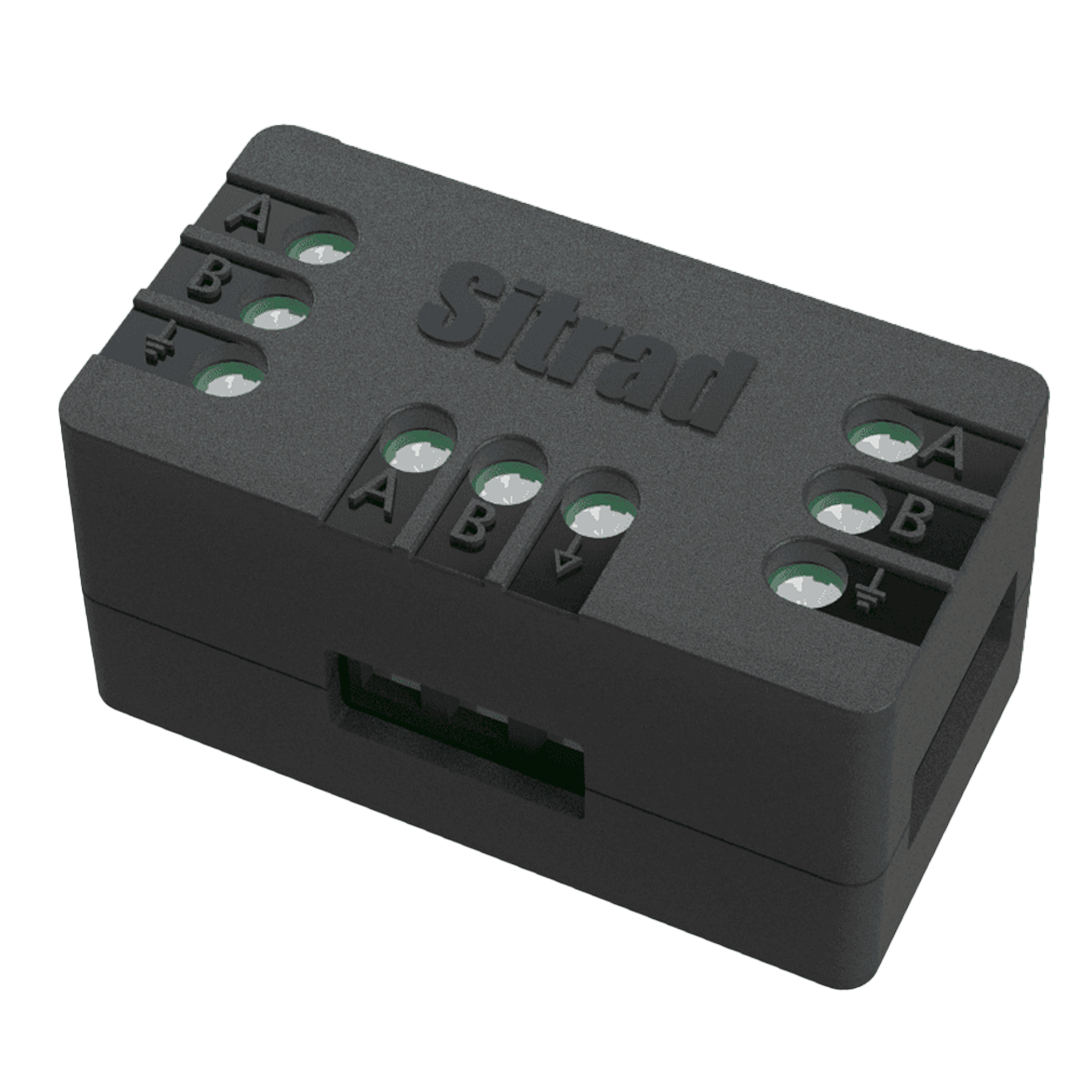

Conexión para Interfase BC-01 Full Gauge

Bloque de comunicación confiable

El Bloque de Conexión BC-01 Full Gauge es un accesorio esencial para realizar redes de comunicación entre múltiples controladores Full Gauge y la interfaz de gestión Sitrad. Su función principal es interconectar instrumentos en una red RS-485, permitiendo que los controladores se comuniquen con el software Sitrad PRO para monitoreo, registro y control centralizado.

Este componente no solo facilita la organización de la red, sino que incorpora elementos de protección interna que reducen interferencias generadas por motores, cables eléctricos o variaciones en el suministro, mejorando la fiabilidad de la comunicación en ambientes industriales.

Características técnicas principales del BC-01

Dimensiones compactas y formato

• Tamaño: aproximadamente 46 × 24 × 20,4 mm — un diseño compacto que permite su integración práctica dentro de paneles o gabinetes de control.

• Diseño robusto y profesional, pensado como punto de unión en redes de control basadas en instrumentos Full Gauge.

Función y aplicación

• Actúa como bloque de conexión para redes RS-485, interconectando controladores con una interface como CONV-32, TCP-485 o unidades Sitrad Inbox, hacia el software de supervisión.

• Permite conectar más de un controlador en la misma línea de comunicación, organizando el cableado de forma limpia y centralizada.

• Dentro del BC-01 existe una protección interna que “filtra” ruido eléctrico proveniente de motores, interferencias de cables eléctricos o fluctuaciones de voltaje, contribuyendo a estabilizar la señal de comunicación entre los dispositivos.

Compatibilidad y integración

• Compatible con todos los instrumentos Full Gauge que permiten comunicación con Sitrad PRO.

• En redes con distancias largas (más de 100 metros entre el bloque de conexión del último controlador y la interfaz), es necesario instalar resistencias de terminación de 120 ohmios entre los terminales A y B del bloque, para evitar efectos de reflexión en la señal RS-485.

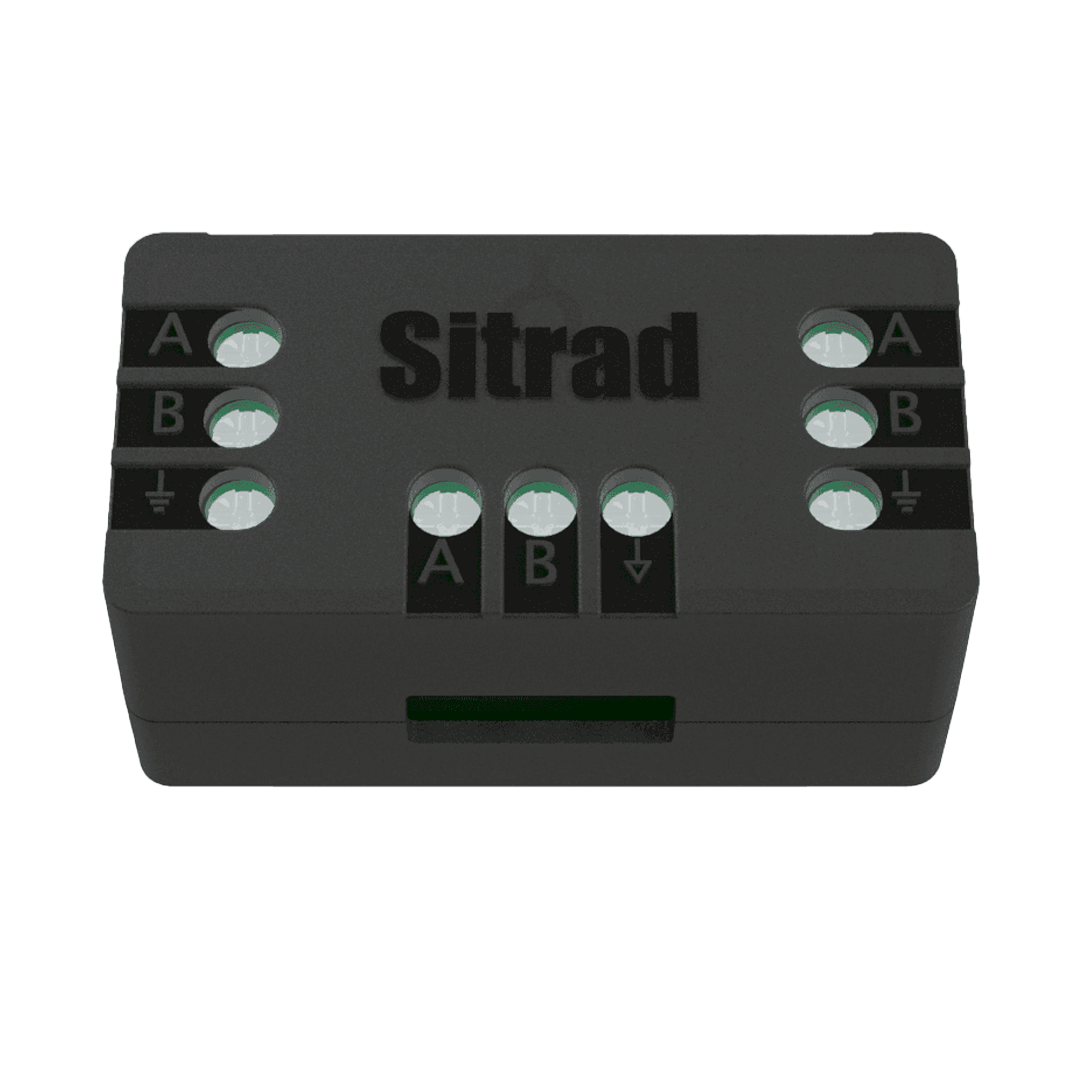

• El bloque de conexión cuenta con terminales A y B que deben empatarse con los terminales correspondientes de cada controlador conectado.

• Permite una estructura modular: cada controlador se conecta al bloque según sus terminales, y desde el bloque se va hacia la interfaz, consolidando la red.

Ventajas del BC-01 en redes profesionales

1. Organización de líneas RS-485: centraliza conexiones y evita conexiones desordenadas entre controladores y la interfaz principal.

2. Reducción de interferencias: la protección interna mitiga efectos de ruido electromagnético o fluctuaciones, lo que mejora la estabilidad de la comunicación.

3. Facilidad de expansión y mantenimiento: agregar controladores a la red es más sencillo al contar con un punto único de conexión.

4. Compatibilidad plena: funciona con diversos controladores Full Gauge que soportan comunicación con Sitrad PRO, permitiendo integración de diferentes equipos en una misma red unificada.

5. Uso de resistencias de terminación: permite gestionar adecuadamente señales en redes largas, asegurando integridad del bus RS-485.

Aplicaciones típicas del bloque de conexión BC-01

Este componente resulta indispensable en instalaciones donde múltiples controladores necesitan integrarse a un sistema de supervisión centralizado. Algunas aplicaciones frecuentes:

• Plantas industriales de refrigeración, donde varios controladores de cámaras, evaporadores o sistemas independientes requieren supervisión central.

• Supermercados con múltiples vitrinas o cámaras que utilizan controladores Full Gauge y desean monitorearlas desde un software único.

• Proyectos de automatización donde se implementa el sistema Sitrad PRO, con necesidad de comunicar diversos instrumentos.

• Instalaciones de climatización que utilizan controladores digitales de temperatura y requieren reporte y registro centralizado.

• Gabinetes de control con varios módulos Full Gauge, donde es necesario organizar la red de comunicaciones de forma limpia y eficiente.

Recomendaciones para instalación y uso correcto

Para que el Bloque de Conexión BC-01 funcione óptimamente dentro de una red RS-485, se recomiendan los siguientes puntos:

• Colocar el bloque en un punto central y accesible del sistema de control, facilitando conexiones futuras.

• Asegurarse de conectar terminal A del controlador al terminal A del bloque, y de igual forma terminal B al terminal B. Desde el bloque, llevar los terminales A y B hacia el equipo interfaz (CONV-32, TCP-485 o Sitrad Inbox).

• En redes con distancias mayores a 100 metros, instalar resistencias de 120 ohmios entre A y B en el bloque de conexión del último controlador (terminación de línea), para prevenir reflexiones y pérdida de señal.

• Utilizar cableado par trenzado apantallado para la red RS-485, con punta y empalmes correctos, para reducir interferencias externas.

• El bloque de conexión ya incorpora protección contra ruido, pero aún así es importante mantener los cables alejados de fuentes de alta tensión eléctrica o motores potentes.

• Verificar que todos los equipos en la red tengan la misma configuración de velocidad (baud rate), polaridad y dirección de comunicación.

• Hacer pruebas de integridad de red: comprobar que los controladores respondan al software Sitrad y que no haya errores de comunicación.

• Mantener el bloque y conexiones limpias, verificar que los terminales estén bien apretados y libres de oxidación o corrosión.
