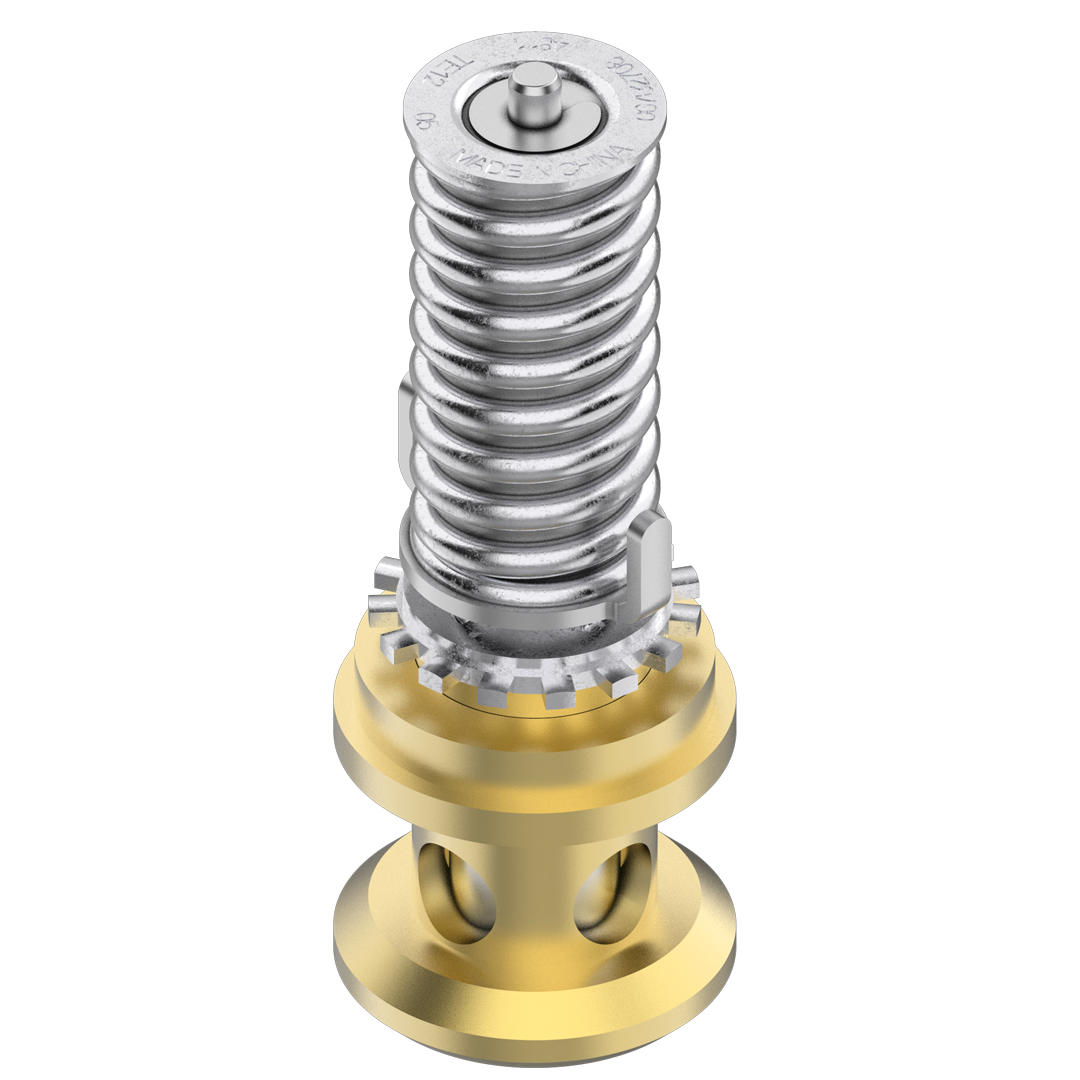

Conjunto Orificio TE-12 Nº 5 Danfoss
Precisión y fiabilidad en válvulas de expansión termostática
El Conjunto Orificio TE-12 Nº 5 Danfoss es un componente esencial en sistemas de refrigeración y aire acondicionado que utilizan válvulas de expansión termostática (TXV). Diseñado específicamente para el modelo TE 12, este orificio ofrece una solución intercambiable y adaptable, que permite ajustar con precisión el caudal de refrigerante según las condiciones operativas. Su compatibilidad abarca los refrigerantes más comunes en la industria: R134a, R22, R404A, R507A, R407A, R407C, R407F, R448A, R449A, R452A y R513A.
Funcionalidad y Beneficios Clave
-
Intercambiable y adaptable: El orificio puede reemplazarse fácilmente, lo que facilita el ajuste de la capacidad del sistema sin necesidad de cambiar toda la válvula. Esto ahorra tiempo y reduce costos operativos.
-
Eficiencia mejorada: Al seleccionar el orificio adecuado, se optimiza el funcionamiento del sistema, manteniendo el recalentamiento correcto del refrigerante y la estabilidad del ciclo térmico.
Capacidad Nominal del Orificio Nº 5
Según la tabla técnica de Danfoss para el orificio Nº 5 en la gama N (evaporación entre –40 °C y +10 °C, condensación típica de +32 °C):
-
R134a: alrededor de 35 kW (10 TR)
-
R22: cerca de 28.8 kW (8.2 TR) en rango B, y 56 kW (16 TR) en rango N
-
R404A: aproximadamente 23 kW (6.58 TR) en rango B y 49 kW (14 TR) en rango N
Estos datos permiten dimensionar correctamente el equipo, garantizando rendimiento óptimo según el refrigerante y condiciones ambientales.
Especificaciones Técnicas
-
Tipo: ORF – orificio para válvula de expansión
-
Peso neto: 0,13 kg
-
Peso bruto: 0,162 kg
-
Volumen: 0,283 L
-
Formato de empaque: Multipack con 8 unidades por caja
-
Cumplimiento ambiental: Cumple con normativa EU RoHS con algunas exenciones, y está libre de baterías; sustancias como el plomo están gestionadas según REACH
-
Homologaciones: EAC, LLC, CDC, TYSK
Compatibilidad, Instalación y Reposición
-
Compatibilidad garantizada: Diseñado exclusivamente para las válvulas TE 12, asegurando un ajuste seguro y eficiente.
-
Instalación sencilla: La configuración multipack facilita reposiciones rápidas en taller o campo. El orificio se incorpora junto con accesorios TXV, mejorando la experiencia del técnico.
Contexto Técnico y Aplicaciones
Las válvulas de expansión termostática TE (incluyendo TE 12) regulan el flujo de refrigerante al evaporador según el recalentamiento, lo que asegura una inyección de líquido adecuada en equipos tipo “evaporadores secos”. Este control dinámico mejora la eficiencia energética y la estabilidad del sistema bajo distintas cargas.
El uso de un orificio intercambiable mejora el servicio técnico y la logística, ya que facilita el almacenamiento y la adaptación a condiciones cambiantes. Además, se minimiza el tiempo de inactividad del sistema en caso de ajustes necesarios.
El Conjunto Orificio TE-12 Nº 5 de Danfoss es la opción ideal para técnicos y empresas del sector refrigeración que buscan fiabilidad, adaptabilidad y eficiencia. Con capacidades ajustadas a diversos refrigerantes, un diseño intercambiable, y empaquetado eficiente, este componente asegura una optimización constante del sistema. Es el aliado perfecto para reducir tiempos de servicio, asegurar un alto rendimiento y garantizar compatibilidad con la serie TE 12 de válvulas de expansión.
