Regulador de Capacidad ⅝″ Danfoss
Control Térmico Avanzado para Sistemas HVACR

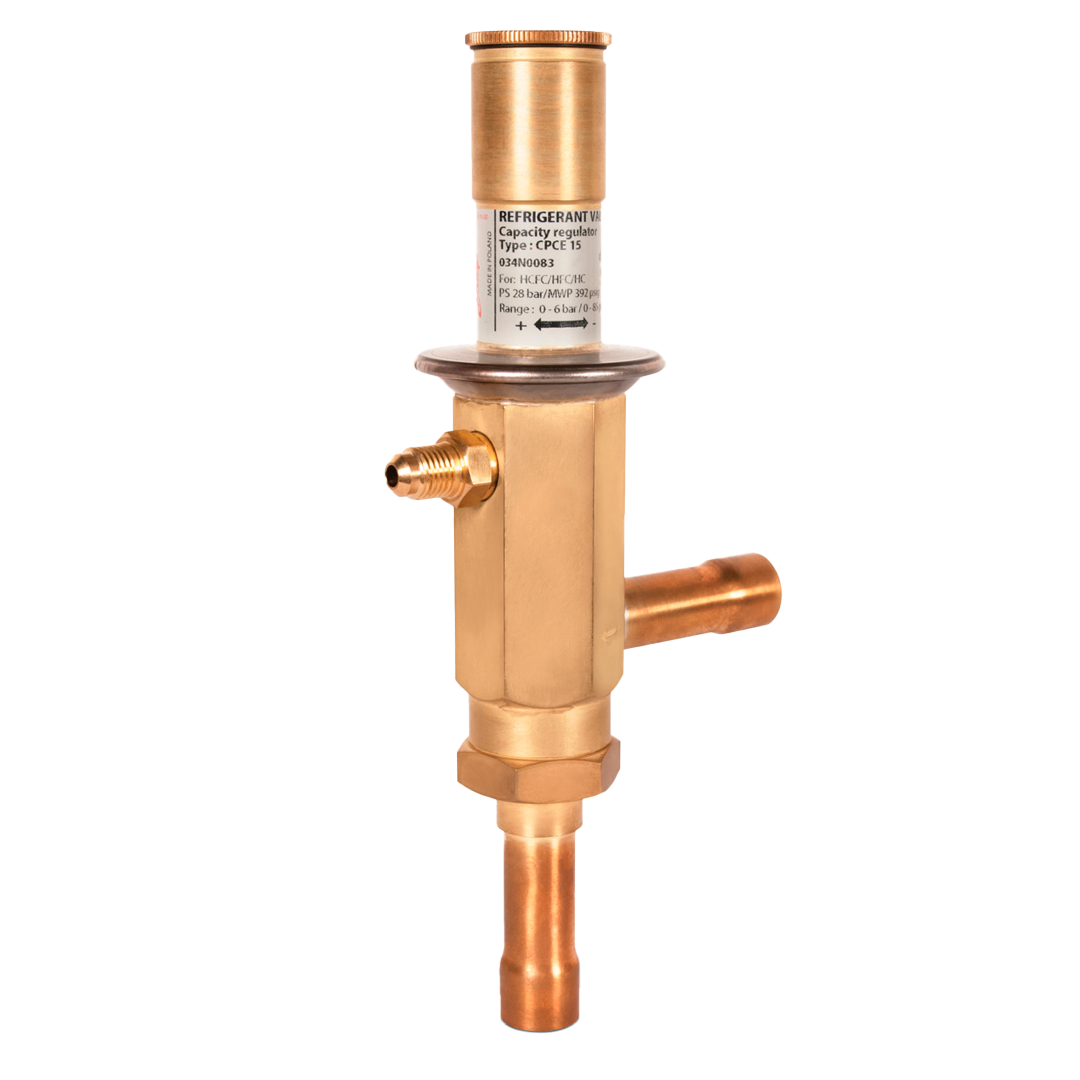

El Regulador de Capacidad Danfoss CPCE‑15, también denominado regulador hot gas bypass, es una válvula automática diseñada para inyectar gas caliente desde la línea de alta presión hacia la baja presión del sistema. Su funcionamiento ajusta la capacidad del compresor a la carga actual del evaporador, evitando ciclos de arranque y parada frecuentes, protegiendo la eficiencia y prolongando la vida útil del equipo.
Este componente es ideal para sistemas que operan en condiciones variables, ayudando a:
-
Evitar temperaturas de evaporación extremadamente bajas y el riesgo de congelamiento.
-
Mantener la estabilidad de presión y supercalentamientos constantes.
Especificaciones técnicas clave
-
Conexiones: entrada y salida soldables ODF de 5/8″ (16 mm)
-
Rango de regulación: de 0 a 6 bar (0–85 psi), con ajuste de fábrica a 0,4 bar (5,8 psi)
-
Presión máxima de trabajo: 28 bar (406 psi) y presión de prueba de 31 bar (450 psi)
-
Rango de temperatura del medio: desde −50 °C hasta +140 °C
-
Capacidad nominal:
-
R22: 25,6 kW (9,2 TR)
-
R134a: 11,6 kW (6,3 TR)
-
R404A/R507A: 24,2 kW (9,1 TR)
-
R407C: 27,9 kW (9,9 TR)
-
-
Diferencial de presión máximo: 18 bar (260 psi)
-
Conexión piloto: rótula flare de 7/16″‑20 UNF
-
Formato de empaque: multipack (8–10 unidades)
Construido con acero robusto sin componentes electrónicos, este regulador cumple las normativas UL, EAC y es compatible con RoHS/China RoHS
Cómo funciona
El regulador CPCE‑15 mide la presión en la línea de baja (succión). Si esta cae por debajo del ajuste establecido (0,4 bar), permite el paso del gas caliente hacia la línea de baja presión a través de una válvula servo‑operada. Bien regulado:
-
Se mantiene la presión mínima en evaporador.
-
Se reduce el número de ciclos de compresor.
-
Se mejora el retorno de aceite y la eficiencia del sistema.
Con el compensador líquido-gas LG como accesorio, la inyección se optimiza para mantener temperaturas de succión más estables y evitar exceso de supercalentamiento.
Beneficios operativos
-
Protección contra congelamiento: evita que el evaporador alcance temperaturas perjudiciales.
-
Estabilidad constante: mantiene un régimen de evaporación uniforme, ideal para cargas variables.
-
Ahorro energético: reduce ciclos de arranque redundantes del compresor.
-
Mayor duración del compresor: baja el estrés mecánico al operar con presiones equilibradas.
-
Versatilidad con refrigerantes: funciona con R22, R134a, R404A, R407C y otros nuevos compatibles (R290, R1234ze, etc.).
Aplicaciones recomendadas
-
Sistemas de refrigeración comercial e industrial con carga variable.
-
Cámaras frigoríficas y vitrinas.
-
Unidades condensadoras.
-
Equipos que requieren protección contra baja presión de succión.
-
Instalaciones de aire acondicionado en climas con fluctuaciones térmicas.
Preguntas frecuentes
¿Qué hace un regulador de hot‑gas bypass?
Mantiene la presión de succión mínima mediante inyección de gas caliente, evitando que el evaporador congele y reduciendo ciclos del compresor.
¿Para qué sistemas es el CPCE‑15?
Para sistemas con capacidad media (~9–14 TR) y conexión de 5/8″ ODF.
¿Qué refrigerantes soporta?
Compatible con R22, R134a, R404A/R507A, R407C y refrigerantes más seguros como R290 y R1234ze.
¿Se incluye regulador piloto o mezcla LG?
Se puede combinar con el mezclador líquido-gas LG para mejorar la inyección y proteger el evaporador.
El Regulador de Capacidad Danfoss CPCE‑15 (5/8″) ofrece una solución eficiente y confiable para sistemas HVACR con carga variable. Con una presión mínima ajustada, evita congelamientos y mejora la eficiencia energética, prolongando la vida útil del compresor. Diseñado para condiciones exigentes y con respaldo de certificaciones de calidad, es la herramienta ideal para técnicos y gestores de refrigeración.
