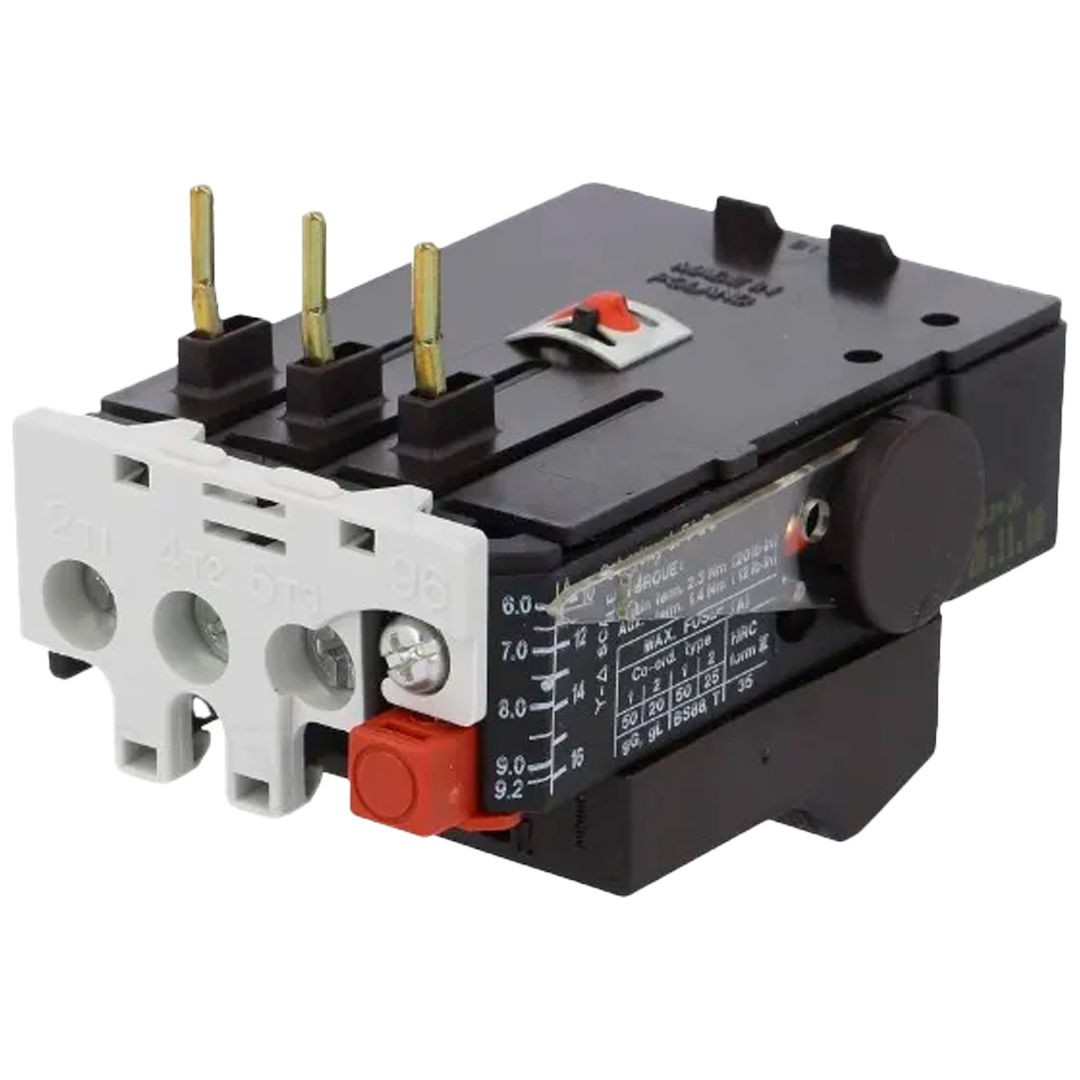

Relé Termomecánico TI 16C de 8–12 A Danfoss

Protección confiable para tus motores

El relé térmico TI 16C de Danfoss, en su variante ajustable de 8–12 A (código de fabricante 047H0211), es una solución robusta y precisa para proteger motores de jaula de ardilla en aplicaciones industriales y comerciales. Diseñado para integrarse con contactores como CI 6, CI 9, CI 12, CI 15, CI 16, CI 20, CI 25 y CI 30, este relé ofrece una combinación de seguridad, flexibilidad y facilidad de uso.

Características destacadas del producto

• Rango ajustable de disparo: entre 8 y 12 A, ideal para proteger motores que operan con corrientes dentro de este rango.

• Temperatura de funcionamiento: diseñado para operar en ambientes fríos y cálidos con un rango de –5 °C a 40 °C, garantizando estabilidad y confiabilidad.

• Conexión segura: cuenta con salidas de agarres de tornillo, lo que facilita una instalación sólida y resistente a vibraciones.

• Peso compacto: con un peso bruto aproximado de 113,9 g, es ligero y fácil de montar sin comprometer la durabilidad.

• Diseño modular: al tratarse de equipo adicional para contactores, su forma y dimensiones permiten una integración limpia y segura en tableros de control.

Principales ventajas de uso

1. Protección contra sobrecargas térmicas: el relé TI 16C monitorea la corriente del motor y desactiva el circuito si detecta sobrecorrientes prolongadas, previniendo daños por sobrecalentamiento.

2. Detección de fallo de fase: incluye protección contra pérdida de fase, permitiendo un disparo acelerado en caso de desequilibrio o caída de una fase, lo cual es crucial en motores con conexión en “delta”.

3. Funciones de control accesibles: incorpora botones de parada/reset, opciones de reinicio manual o automático y un botón de prueba, facilitando operaciones de mantenimiento y puesta en marcha sin complicaciones.

4. Escala doble para diferentes modos de arranque: soporta tanto arranque directo (DOL) como estrella-delta (Y/D), con una doble escala que facilita el ajuste correcto según el método de inicio del motor.

5. Contacto de señal galvánicamente aislado: permite la integración con sistemas de monitoreo o alarmas, ofreciendo una interfaz eléctrica segura y confiable para señales externas.

6. Certificaciones y estándares: cumple con las normas IEC 60947-4-1 (anteriormente IEC 947-4), asegurando calidad, interoperabilidad y seguridad. Además, cuenta con certificaciones CE, UL, EAC, entre otras.

Aplicación y selección recomendada

Para elegir correctamente el relé DI 16C con rango de 8–12 A, se debe considerar la corriente nominal del motor y el método de arranque:

• Si el motor arranca de forma directa (DOL), se utiliza la escala correspondiente a este método.

• En caso de arranque estrella-delta, se emplea la escala Y/D para asegurar un disparo adecuado.

En proyectos donde el motor tenga un consumo entre 8 y 12 A, este modelo es ideal. Por ejemplo, para un motor de 10 A con arranque directo, el relé se ajusta dentro de su rango efectivo, brindando protección segura sin disparos innecesarios.

Beneficios para el usuario

• Eficiencia operativa: reducción del tiempo de inactividad y protección proactiva de equipos costosos.

• Instalación simplificada: ligereza, diseño compacto y sistema de tornillos facilitan la instalación en espacios reducidos.

• Mantenimiento intuitivo: botones de prueba y reset permiten gestionar el relé sin retirar componentes del tablero.

• Compatibilidad garantizada: su integración con contactores Danfoss (CI 6–CI 30) asegura compatibilidad y rendimiento óptimo.

El relé térmico TI 16C 8-12 A de Danfoss es una pieza clave para garantizar la protección y el desempeño confiable de motores industriales. Su rango ajustable, detección avanzada de fallos de fase, funciones integradas de control y estándares de calidad lo convierten en una elección ideal para ingenieros eléctricos y operarios que buscan seguridad, eficiencia y facilidad de operación.
